加強筋平臺自動點焊機是蘇州安嘉根據客戶要求研制的焊接加強筋自動點焊機，設備具有數據存儲及追溯功能、焊后單面無痕、精準定位焊接不位移、省電節能、焊接效率高、成品率高等特點。

一、客戶背景及痛點

HX公司一家從事精密五金、精密鈑金的臺資企業，產品廣泛應用于IT基礎設施、電動工具、影像投影等行業，由于機箱機柜的產能需求巨大，原手工焊接加強筋產線運作時問題頻現，主要問題如下：

1.焊后表面印痕過大：焊接加強筋后外表面印痕過大，無法滿足噴涂要求；

2.焊接效率太低：每張面板均有多個焊點，手工拿件焊接的節拍無法滿足產能需求，效率太低；

3.夾具定位焊接：每張面板有2-6條加強筋，人工簡易定位焊接后位移引起客戶報怨；

4.勞動強度高：人工需要不斷拿著工件來回移動焊接，勞動強度高；

5.無法滿足數據存儲及檢測功能：產品為人工弧焊，無法達到參數追溯，達不到公司對設備MES的數據要求。

以上5點問題客戶非常苦惱，一直找不到解決的辦法。

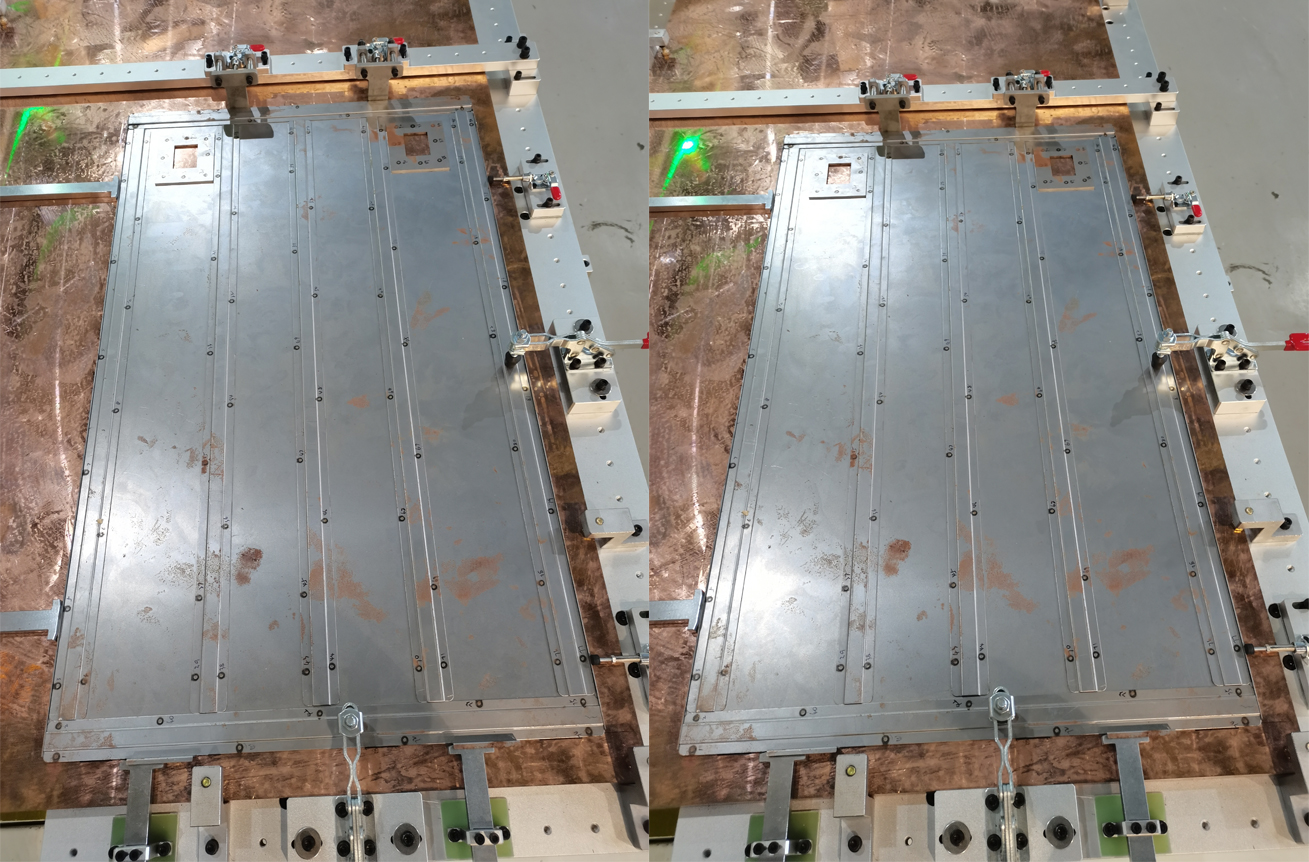

加強筋焊接樣件

二、客戶對設備要求高

HX公司在2021年2月通過其它客戶找到我們，和我們的銷售工程師討論，并提出定制如下要求的焊機：

1.優化工藝，焊接后產品外觀滿足要求；

2.效率需提升，效率提升2倍以上；

3.需要配定位工裝，焊接多條加強筋后尺寸達到圖紙要求；

4.人工只負責取放工件，減少勞動強度；

5.設備需提供參數檢測和數據存儲功能，滿足工廠MES系統的數據需求。

根據客戶所提的要求，現有的焊機根本無法實現，怎么辦？

三、根據客戶需求，研發定制加強筋伺服平臺點焊機

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工藝確認：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的平臺焊機機打樣測試，經過雙方的測試，達到了HX公司的焊接要求，確定了焊接參數，最終選型中頻逆變直流焊接電源；

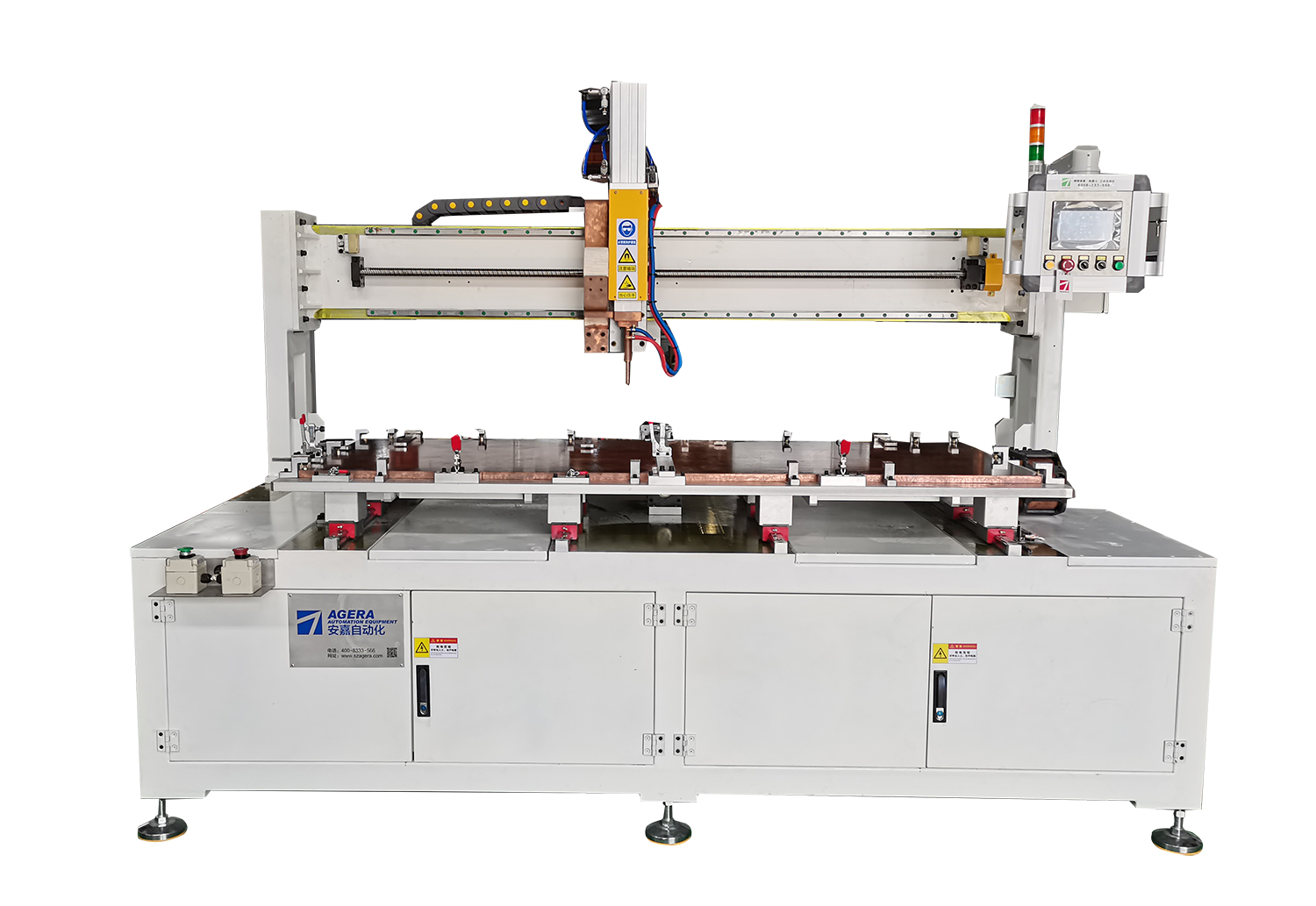

2、伺服平臺點焊專機方案：研發工程師和焊接工藝師一起溝通并根據客戶要求，確定了最終的平臺點焊的方案，由龍門結構、大平臺下電極、伺服驅動上焊頭、定位工裝等機構組成；

3、整站設備優勢：

1）焊后單面無痕，滿足噴涂要求：采用大平臺1000*2000鉻鋯銅為下電極，確保加強筋焊接后單面無痕，滿足噴涂要求；

2）精準定位，焊接不位移，效率提高100%：采用伺服驅動焊頭，在觸屏界面上設定好焊點好，快速移動至焊接位實施焊接，減少移位時間，效率提升100%，配備復合工裝和氣動壓緊，確保每條加強筋均能準確定位，滿足圖紙要求；

3）降低了工人勞動強度：采用人工放置工件，啟動設備后按預置程序自動平移焊接，焊接人工取下即可，勞動強度大幅下降；

4）采用數據控制，參數可追溯：電腦將專機的電參數，如電流、壓力、時間、水壓、位移等參數抓取，將信號傳至上位機，使得焊接專機與車間MES系統聯接通信，管理人員在辦公室即能監控焊接專機的情況；

4、交貨期：40個工作日。

安嘉把上述技術方案、細節和HX公司詳細討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2021年4月與HX公司簽訂了設備訂貨合同。

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

時間過的很快，40個工作日很快就過去，HX公司定制型加強筋伺服平臺點焊機經過老化試驗完工了，經過我們專業的售后工程師在客戶現場5天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。HX公司對該加強筋伺服平臺點焊機實際生產和焊接效果非常滿意，幫他們解決了焊接質量問題、提升了焊接效率、節省了人工成本并順利接入了MES系統，給予我們安嘉極大的認可和好評！

五、滿足您的定制要求是安嘉的成長使命！

客戶是我們的導師，您需要焊接什么材質的產品？需要什么焊接工藝？什么焊接要求？需要全自動的、半自動的、是工作站、還是流水線？請盡管提出來，安嘉都可以為您“研發定制”。
