一.序言：

隨著對車身輕量化和安全的要求，一體成形門環孕育而生，一體成形門環包括AB柱、門檻、頂框等組成，通過激光拼焊后進行整體熱沖壓; 因?yàn)椴捎昧藷岢尚喂に囬T環整體強度從900Mpa提升至1500Mpa，并實現門環20%的減重；正因?yàn)檫@些優點一體成形門環在主流車企越來越受歡迎，門環上的螺母多采用凸焊工藝，原本AB柱凸焊采用人工+工裝的形式焊接，由于門環外形較大、重量較重，考慮到安全和品質的因素須采用自動凸焊方式。

二.工藝分析：

一體成形門環采用熱沖壓工藝，焊接前的強度為1500 Mpa左右，并有鋁硅涂層，因此其凸焊工藝和單個AB柱凸焊相似，需采用硬規范焊接，即短時間、大電流、大壓力，設備選型多采用電容儲能凸焊機；由于采用自動凸焊，需考慮在保證工件的定位準確的同時，增加浮動機構，以適應產品與電極之間的不完全貼合，確保焊接品質。

三.案例：

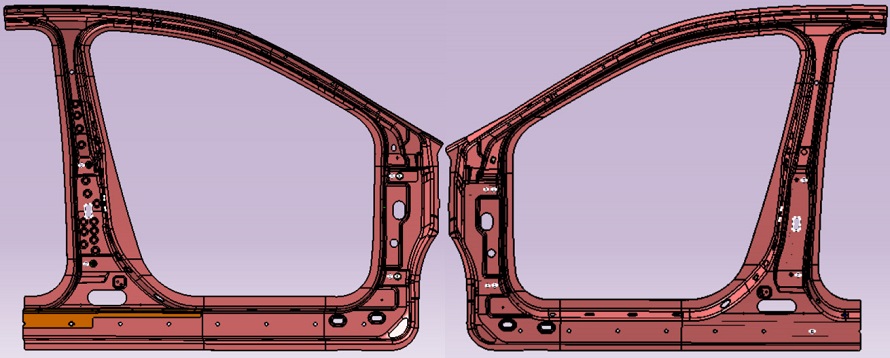

某車型一體成形門環，材料厚度1.6MM，表面鋁硅涂層，需焊接M8法蘭螺母4個+M8四角螺母1個；經朋友介紹找到我們，我們采用自動上料、自動凸焊、自動下料。

3.1方案布局：

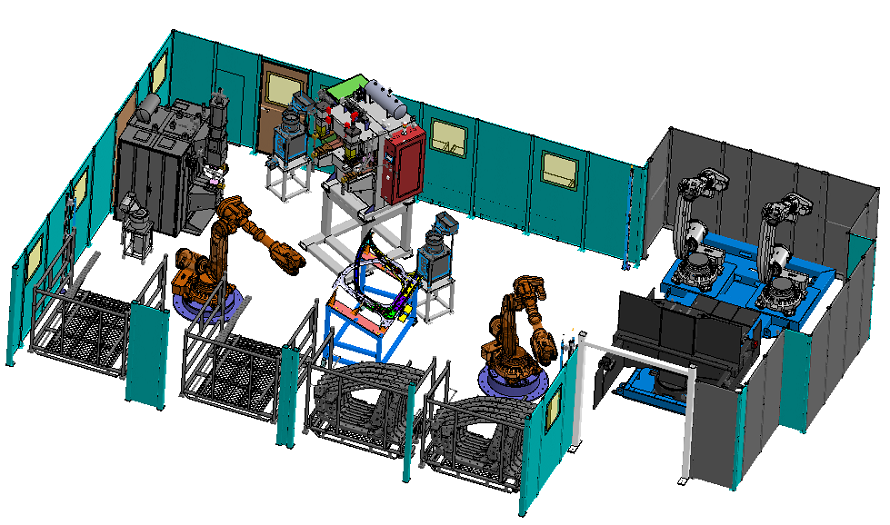

通過CCD拍照識別，機器人從料車抓料，然后移位至雙頭焊機，由螺母輸送機送出螺母，自動移位焊接，然后由機器人搬運至下料工位進行自動點焊。

3.2成功方案描述

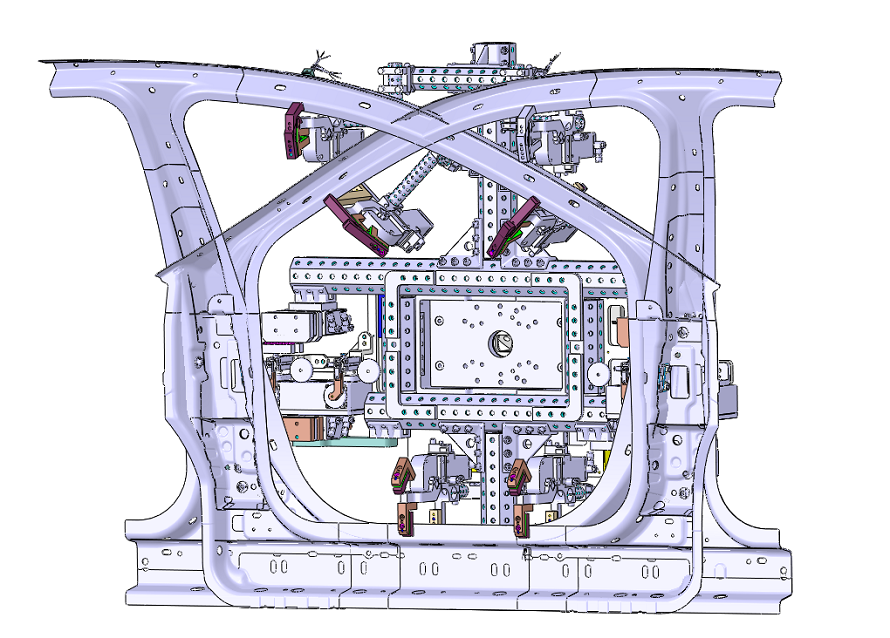

A.上料工位：從料車通過CCD拍照，將座標精度控制在±0.5mm，通過插銷進行定位，然后夾緊工件取出；

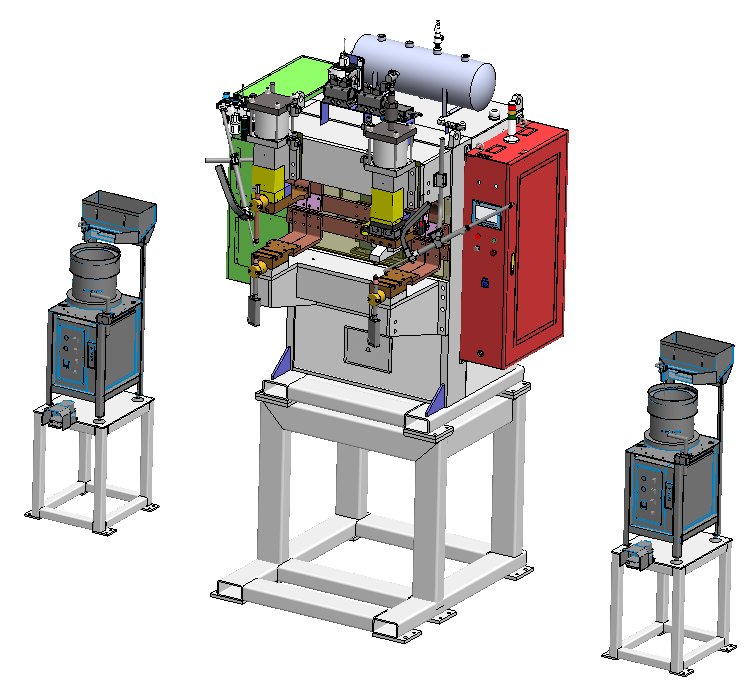

B.焊接工位：由于門環尺寸較大和匹配兩種螺母，因此安嘉定制超高雙頭儲能焊機，工作高度為1.8MM，并配套兩臺輸送機以滿足法蘭螺母和四角螺母的輸送焊接；

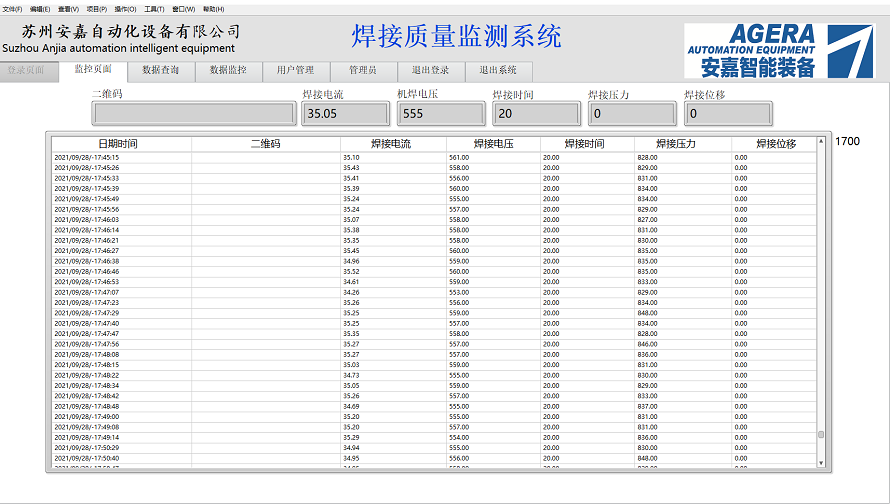

C.數據采集及追溯：采集焊接電流、壓力、位移等焊接參數，并可擴展激光打碼，以追溯產品的生產數據，與工廠的MES相聯，實現閉環管理。

3.3測試及驗證：焊接試驗通過萬能試驗機測試頂出力，通過扭矩計測試扭力，均達到主機廠標準和1.5倍以上；通過小批量測試螺母的位置度和驗證焊接的一致性，均滿足設計要求。

四.結論：

一體成形門環的機器人自動凸焊，滿足了產能、品質和安全的需求。工站形式未來仍有一定的提升空間，如上料形式，目前采用的是料車+CCD，料車僅能放置20件左右，需要頻繁更換料車，CCD采用3D視覺成本高昂，后續通過和成形切割工站的聯線，將大大提升工件的轉運效率，并除低成本
