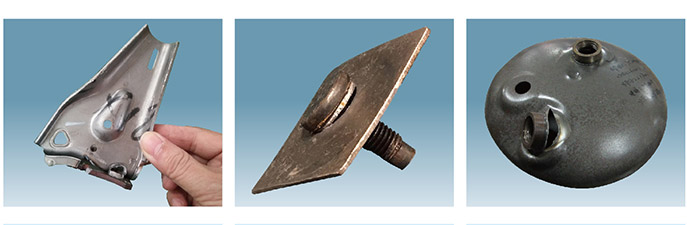

汽車調角器拉穿測驗
|
熱成型鋼螺栓凸焊拉穿測驗
|
熱水器水口儲能凸焊拉穿測驗
|
鍍鋅板法蘭螺母雙頭儲能焊機
鍍鋅板法蘭螺母雙頭儲能焊機是蘇州安嘉根據客戶要求研制的雙頭螺母焊機，設備采用大小雙機頭的結構，可滿足由焊接M8-M12螺母共機生產，增加質量管理系統，實現吹氣、除渣、檢測的功能，同時有漏焊，錯焊自動報警，可保證焊接品質的一種焊機。
主要優勢如下
01成品率高，省工序
焊接電源采用儲能式焊接電源，放電時間短、爬升速度快、直流輸出，確保融深能達到0.2mm，焊接后螺紋無變形、破壞或粘焊渣，無需再做回牙處理，良品率能達到99.99%以上;
02有漏焊、錯焊自動報警裝置
對焊接工件的螺母數進行統計，如發生漏焊、錯焊，設備自動報警;
03設備穩定性高

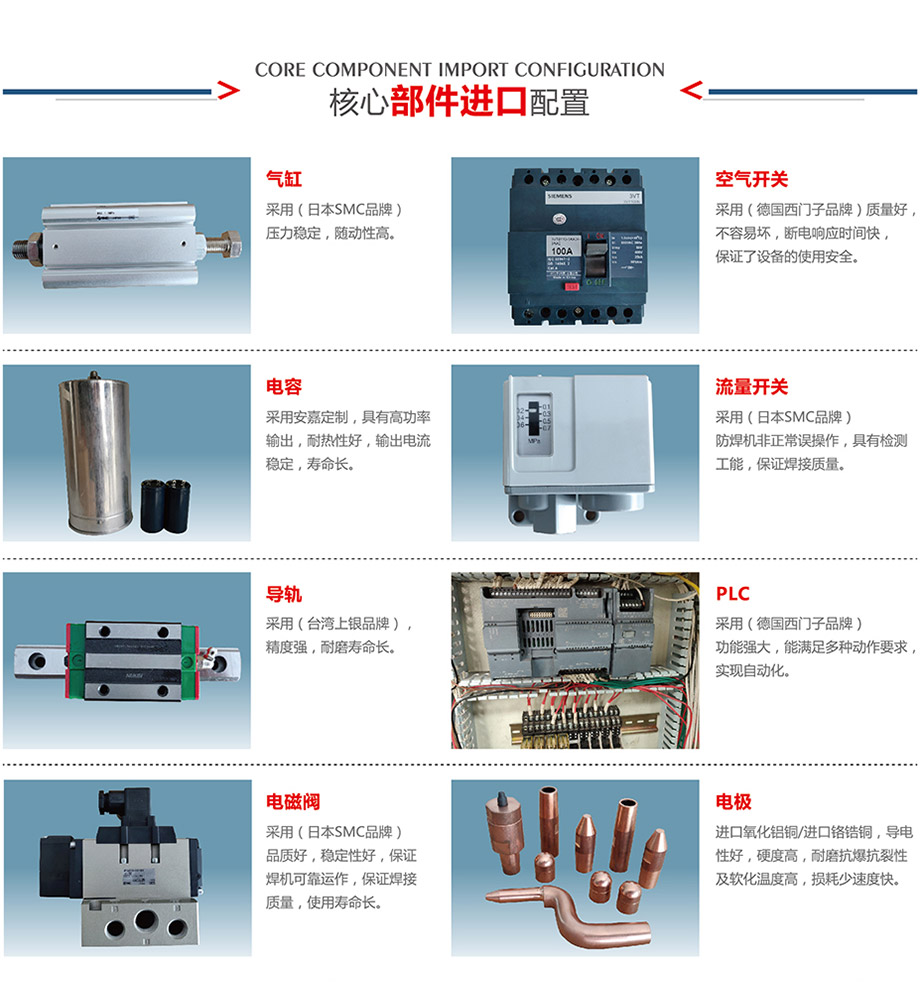

核心部件采用進口配置，采用西門子PLC融合我司自主研發的控制系統，網絡總線控制、故障自診斷，保證了設備的可靠性和穩定性，焊接全過程可追溯，并可以MES系統對接;
04解決焊接完成后脫料難的問題
我們設備采用自動脫料結構，焊接完成后工件可用工裝自動脫料，解決焊接脫料難的問題;
05滿足大小螺母共機生產
采用大小雙機頭的結構，滿足了M8~M12范圍內的法蘭圓螺母凸焊焊接壓力的需求;
06有質量自檢功能，保證品質
增加質量控制系統，保證了產品的焊接品質，提高焊接效率;
07有焊后螺紋吹屑功能
根據工件和焊接要求，制作了帶吹屑功能的電極和定位夾具;
鍍鋅板法蘭螺母雙頭儲能焊機項目介紹
鍍鋅板法蘭螺母雙頭儲能焊機是蘇州安嘉根據客戶要求研制的雙頭螺母焊機，設備采用大小雙機頭的結構，可滿足由焊接M8-M12螺母共機生產，增加質量管理系統，實現吹氣、除渣、檢測的功能，同時有漏焊，錯焊自動報警，可保證焊接品質的一種焊機。以下是當時客戶找到我們的場景：

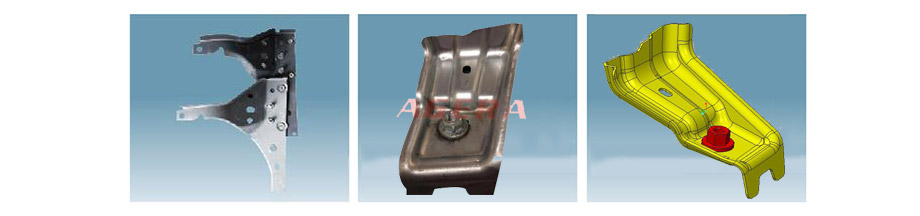

上海LM公司是上海大眾一級配套商，主要給大眾做零部件配備。因為引入新車型，新的沖壓件上焊接M12法蘭螺母，要求融深大于0.2mm且不能破壞螺牙，原焊接設備有如下問題：
1、焊接質量無法保證：老設備為中頻焊接設備，焊接后工件牢度不在安全值以內;
2、焊接融深達不到：焊接后工件融深達不到要求;
3、焊接飛濺大，毛刺多，螺紋破壞嚴重：老設備焊接時火花大，毛刺多，螺紋破壞嚴重，需人工回牙，報廢率高;
4、設備投入大，需要采購?fù)鈬O(shè)備：接M8-M12螺母時，一臺設備無法滿足，國內廠家打樣無法滿足要求;
以上四點客戶非常苦惱，一直找不到解決的辦法。
根據產品特點和過往經驗，客戶和我們的銷售工程師討論后對新定制設備提出了如下要求：
1.滿足0.2mm的焊接融深要求;
2.焊接后螺紋無變形、破壞或粘焊渣，無需再做回牙處理;
3.滿足M8~M12范圍內的圓螺母凸焊;
4.設備節拍：4S/次;
5.解決工件固定和操作安全問題，采用雙手啟動按鈕和增加防飛濺功能;
6.成品率問題，在原有設備上增加質量管理系統，確保焊接良品率能達到99.99%;
根據客戶所提的要求，常規的凸焊機和設計思路根本無法實現，怎么辦？
根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、夾具、結構、定位方式、裝配方式、上下料方式、配置，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：
1、設備選型：首先因客戶的工藝要求，焊接工藝師和研發工程師一起探討確定選用重型機身的儲能凸焊機型號：ADR-40000J;
2、整體設備的優勢：
1）成品率高，省工序：焊接電源采用儲能式焊接電源，放電時間短、爬升速度快、直流輸出，確保融深能達到0.2mm，焊接后螺紋無變形、破壞或粘焊渣，無需再做回牙處理，良品率能達到99.99%以上;
2）有漏焊、錯焊自動報警裝置：對焊接工件的螺母數進行統計，如發生漏焊、錯焊，設備自動報警;
3）設備穩定性高：核心部件采用進口配置，采用西門子PLC融合我司自主研發的控制系統，網絡總線控制、故障自診斷，保證了設備的可靠性和穩定性，焊接全過程可追溯，并可以MES系統對接;
4）解決焊接完成后脫料難的問題：我們設備采用自動脫料結構，焊接完成后工件可用工裝自動脫料，解決焊接脫料難的問題;
5）滿足大小螺母共機生產：采用大小雙機頭的結構滿足了M8~M12范圍內的法蘭圓螺母凸焊焊接壓力的需求;
6）有質量自檢功能，保證品質：增加質量控制系統，保證了產品的焊接品質，提高焊接效率;
7）有焊后螺紋吹屑功能：根據工件和焊接要求，制作了帶吹屑功能的電極和定位夾具;
5、交貨期：45個工作日。
安嘉把上述技術方案、細節和客戶充分討論，雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2019年8月20日與上海聯明公司達成了訂單協議。
在確定設備技術協議、簽訂合同后，60天的交期的確很緊，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

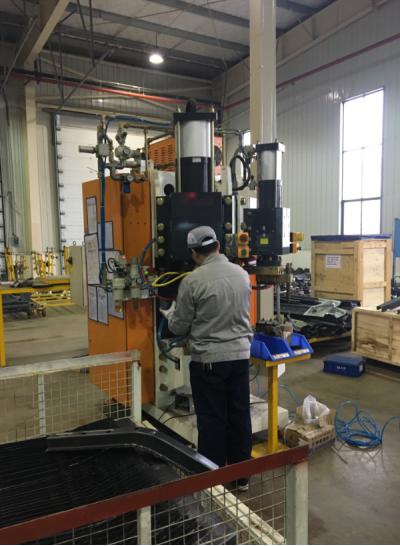

一晃60天過去，上海LM定制型法蘭螺母雙頭焊接機項目總算完工了，我們的專業的技術服務人員在客戶現場經過3天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。
客戶對法蘭螺母雙頭儲能焊機實際生產和焊接效果很滿意，幫他們提高了生產效率、解決了成品率的問題、節省了人工得到了他們認可！
客戶是我們的導師，
您需要焊接什么材質的產品？
您需要什么焊接工藝？什么焊接要求？
需要全自動的、半自動的、是生產線、還是流水線？
請盡管提出來，安嘉都可以為您"研發定制"。
|
